1. 一、AES的整体结构及简介：
2. 二、AES的迭代函数：
3. 三、AES的密钥编排算法

本文转载自：《现代密码学》课程笔记知乎专栏
仅作个人学习记录。

上一次讲了分组密码的基本概念和DES。

总结如下：

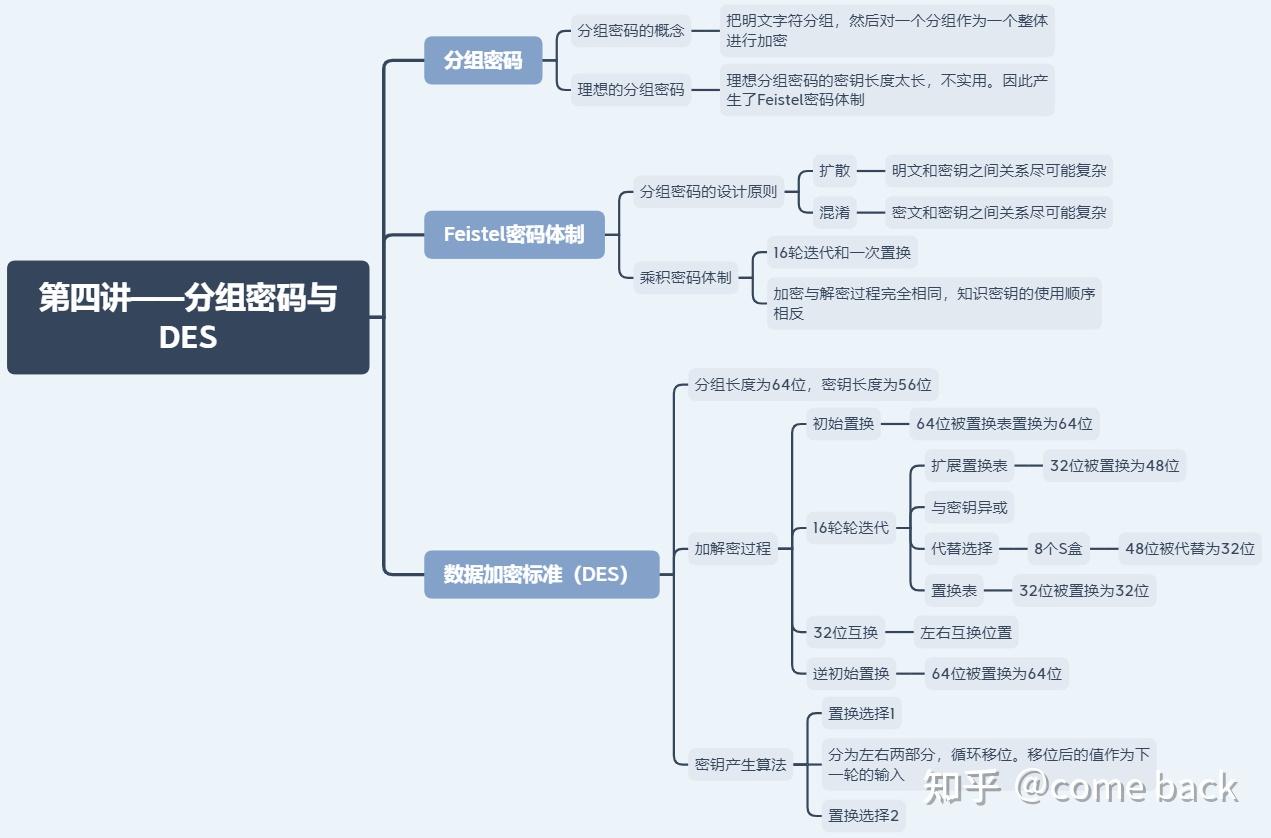

图5-1 上一讲总结

一、AES的整体结构及简介：

1.AES简介：

AES即高级加密标准（Advanced Encryption Standard），是美国NIST在2001年发布的，旨在代替DES称为广泛使用的标准。AES是一种对称分组密码算法。

2.AES的分组长度和密钥长度：

AES的明文分组长度为128位（16字节），密钥长度可以为128位（16字节）、192位（24字节）、256位（32字节），根据密钥长度的不同，AES分为AES-128、AES-192、AES-256三种。

3.AES的整体结构：

AES加密体制也是由多轮加密构成，除了结尾的一轮，其他轮都是由四个步骤组成——字节代替、行移位、列混淆、轮密钥加。而最后一轮仅包括字节代替、行移位、轮密钥加这三步。AES迭代的轮数与密钥的长度相关，16字节的密钥对应着迭代10轮，24字节的密钥对应着迭代12轮，32字节的密钥对应着迭代14轮。在开始所有轮迭代之前，需要进行一次初始变换——一次轮密钥加，这一步往往被称为第0轮。

图5-2和图5-3是对AES结构的简单描述：

图5-2 AES加密过程

我们知道DES的加解密结构是完全相同的，但是AES的加解密结构却不同，这是因为AES没有采用Feistel密码体制。但是AES每一个步骤都是可逆的，因此只要把AES加密中的每一步换成其逆变换，即可得到AES解密算法。值得注意的是，解密算法也是先进行第0轮，而且最后一轮也是只有三步。在解密算法中，需要倒着顺序使用轮密钥。

图5-3 AES加密和解密过程（详细）

二、AES的迭代函数：

上一部分提到，AES需要依次执行十几次迭代。这一部分，我们来讲一讲每一轮迭代四个步骤：字节代替、行移位、列混淆、轮密钥加的细节。

与DES不同，AES的每一步都有其设计的具体原理，我们在这里也会详细讲解。

1.字节代替（作用为混淆）：

（1）实现方法：

字节代替就是一个简单的查表操作。具体做法就是对明文的每一个字节使用S盒进行查表代替（AES明文共16字节，128位）。

S盒如下图所示：

图5-4 AES的S盒

明文的一个字节由8位组成，以这8位的高4位作为S盒表的行值，低4位作为S盒表的列值。在其中寻找对应的代替结果。例如：十六进制数{3F}表示代替结果在第三行，第F列，因此结果为{75}。

同样，在执行解密过程时，需要经过逆字节代替，因此也有相应的逆S盒，其代替方法与S盒完全相同。逆S盒与S盒是互逆的。

逆S盒如下图所示：

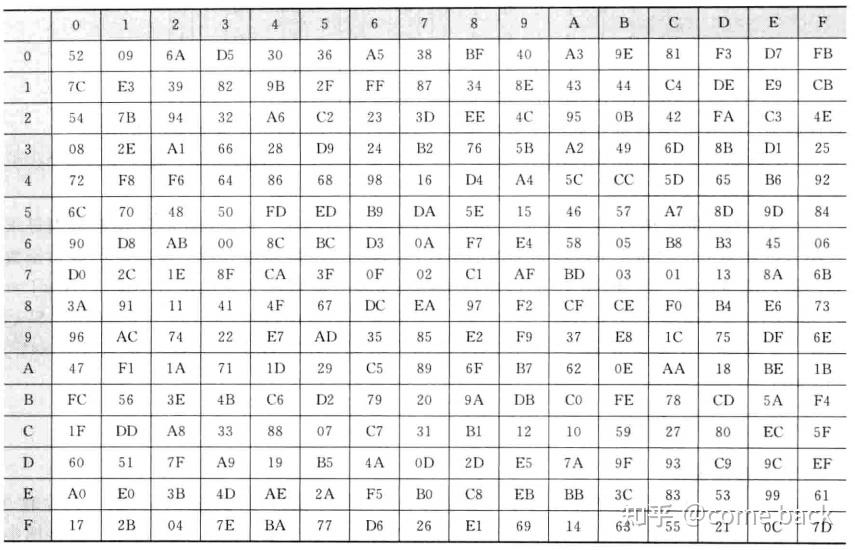

图5-5 AES的逆S盒

（2）设计原理：

以下讲解S盒是怎么被设计成这个样子的：

首先，对16x16格的S盒进行升序初始化：按照行列值，一直从{00}，递增初始化到{FF}。比如：第一行：{00}，{01}，{02}，{03}……{0F}；第二行：{10}，{11}……{1F}。
经过初始化后，分别用S盒每一格的乘法逆元（中的）代替原来格子中的内容，{00}仍然用{00}代替。
S盒的每一格均为8位，把这8位分别记为。之后，分别对S盒的每一格进行如下变换：

图5-6 S盒的构造

其中，表示更新后的位值，。

用矩阵表示为

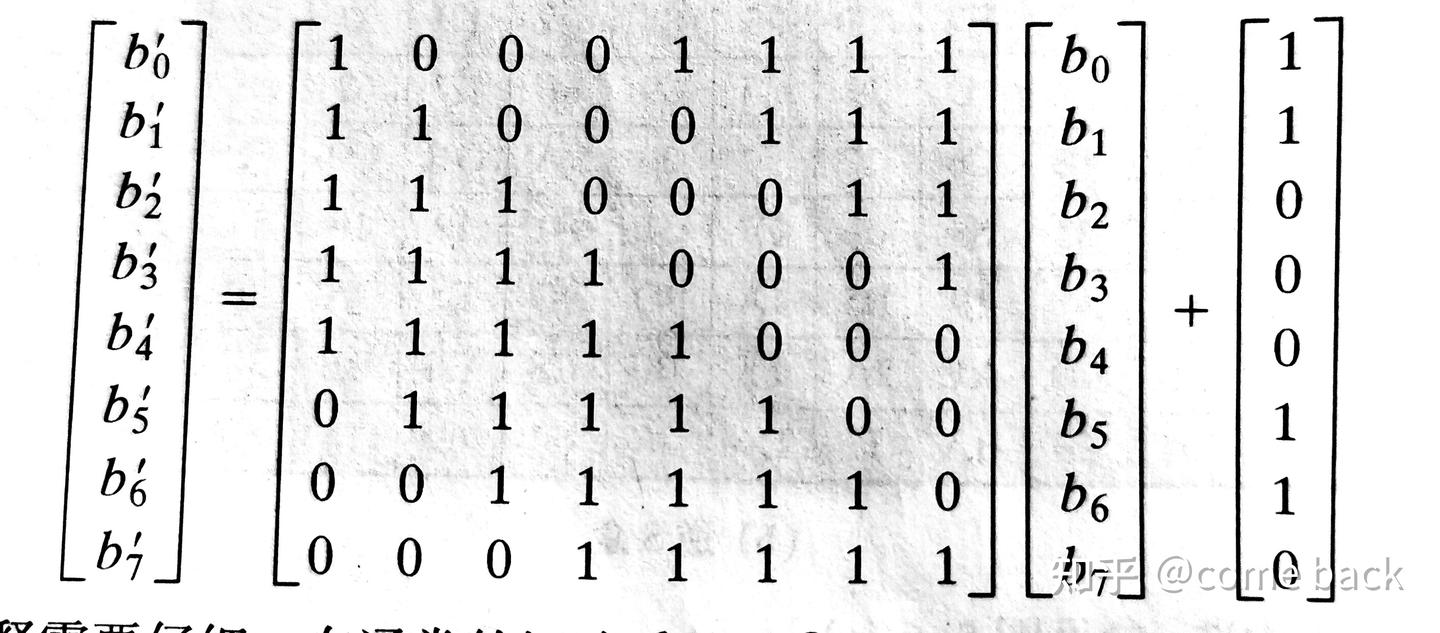

图5-7 矩阵表示

这里的矩阵乘法与线性代数中的完全相同，只是乘或加之后需要。

这个矩阵变换可以被表示为，由此可以看出，这个矩阵变换存在逆变换。由此式可以构造逆字节代替变换。

2.行移位（作用为扩散）：

实现方法非常的简单。AES的明文分组长度为128位，共16个字节。首先将这16个字节按顺序排成一个的方阵（每行4个字节，共4行）。之后，方阵的第一行不变；方阵的第二行循环左移一个字节；方阵的第三行循环左移两个字节；方阵的第四行循环左移三个字节。注意：加密以字节为单位，如下图所示：

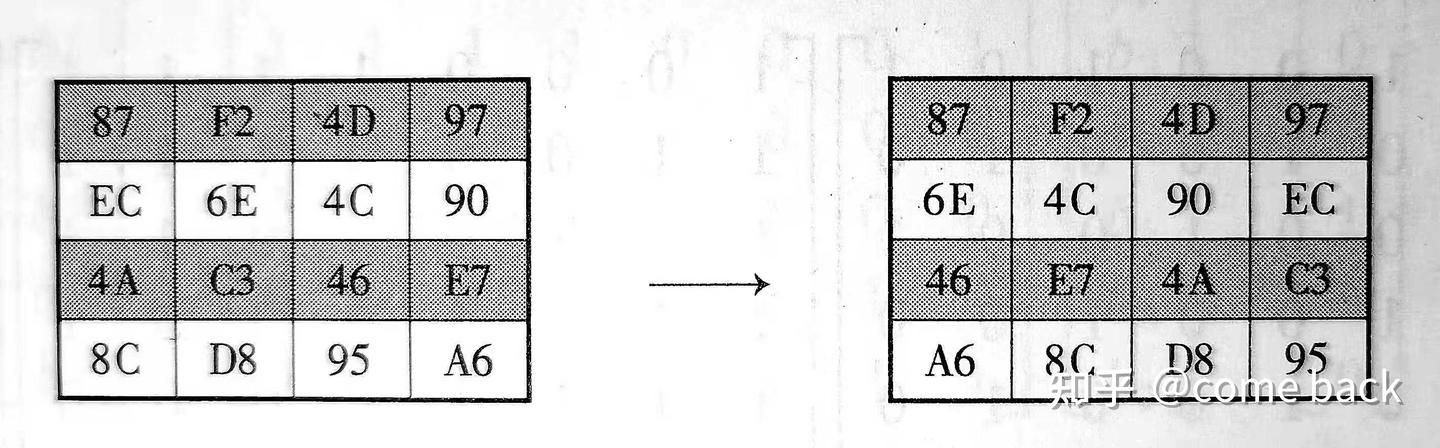

图5-8 行移位举例

逆向行移位的实现方式与正向相同，只是改成了循环右移。

3.列混合（作用为扩散）：

首先，把16字节的待加密明文以字节为单位按顺序排列成的方阵（与行移位排列方式相同）。之后，这个字节方阵的每一列都可以表示为一个系数在域上的次数小于4的多项式**，共4个多项式，分别为。列混合就是执行以下过程：

其中，，{}代表16进制数。

这个过程也可以写为矩阵形式：

让待加密的字节方阵乘以一个矩阵，得出的结果就是列混合后的字节方阵。其中所有的乘法和加法均为上的乘法和加法，分别用和表示。

如下图所示：等号左边，右侧的矩阵为待列混合的字节方阵，左侧为相乘的矩阵，等号右侧为结果。这个过程也可以拿矩阵下面的等式来表示。

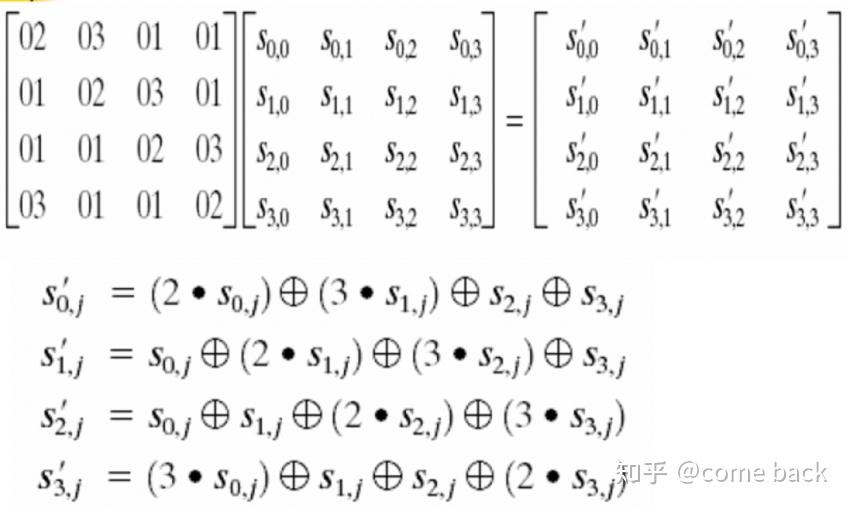

图5-9 列混合矩阵形式

逆向列混合对应的矩阵变换为：

图5-10 逆向列混合

显然，可以证得，这两个矩阵是互逆的：

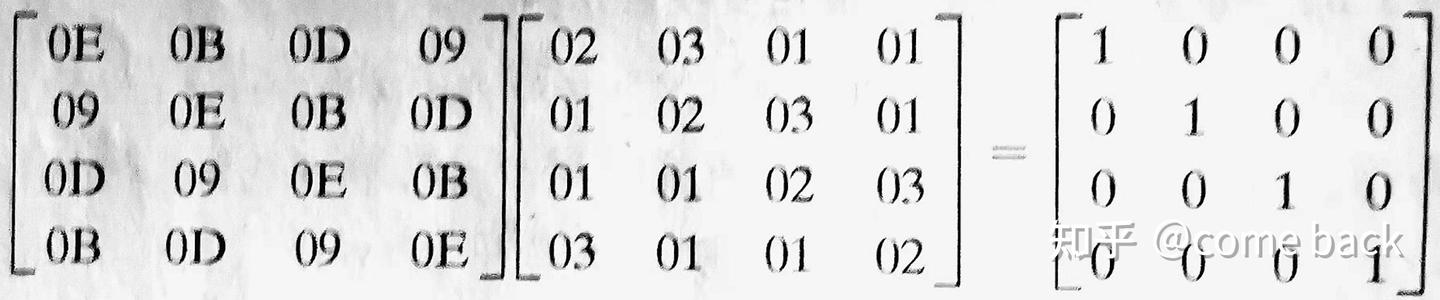

图5-11 两矩阵互逆

4.轮密钥加：

轮密钥是原来的密钥经过密钥编排算法得到的一个密钥，其长度与明文分组长度相同——16字节、128位，AES中，每一轮迭代的轮密钥都互不相同，之后会详细讲解密钥编排算法。

所谓轮密钥加，就是简单地将待加密的内容与轮密钥按位异或。也可以视为字节之间的操作，如下图所示：左边是待加密的内容，右边是轮密钥，等号右边为结果。

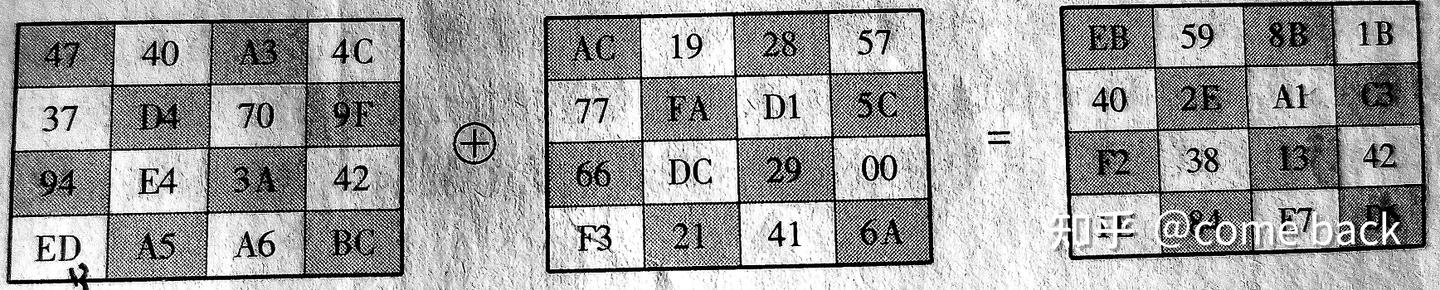

图5-12 轮密钥加举例

轮密钥加的逆变换与正向变换相同，即密文再次与轮密钥进行按位异或即得到原来的内容。

三、AES的密钥编排算法

AES的密钥长度可以为16字节，24字节或者32字节，根据密钥长度的不同，AES分为AES-128、AES-192、AES-256三种。这里常以字（word）为单位来衡量密钥长度，，因此AES的密钥长度可以为4字、6字或者8字。

AES的密钥编排算法包含密钥扩展和轮密钥选取两部分。密钥扩展用来将原来的4字、6字或者8字密钥扩展成拥有一定字数的长密钥；轮密钥选取用来从长密钥中选取若干部分，使其充当AES每一轮迭代的轮密钥。

1.密钥扩展算法：

（1）为什么需要密钥扩展：

不论密钥长度为多少，我们的明文分组始终为16字节（4字）。上文提到，在轮密钥加部分，我们需要为每一轮提供一个长度为4字的轮密钥。

对于AES-128（4字密钥），需要迭代10轮，加上第0轮，共需要进行11次轮密钥加，而每一次轮密钥加都需要一个长度为4字的轮密钥，因此所需要的扩展密钥长度为字。

对于AES-192（6字密钥），需要迭代12轮，加上第0轮，共需要进行13次轮密钥加，所需要的扩展密钥长度为字。

对于AES-256（8字密钥），需要迭代14轮，加上第0轮，共需要进行15次轮密钥加，所需要的扩展密钥长度为字。

因此我们需要一定的方法用来将密钥扩展到一定的长度。

（2）AES-128的密钥扩展方法：

在这个算法中，输入的原密钥长度为16字节（byte），保存在数组key[16]中，输出为长为44字（word）的扩展密钥，保存在数组w[44]中。

其扩展算法可用下面的伪代码描述：

//只是伪代码，不能运行
KeyExpansion(byte key[16], word w[44])
{
    word temp;
    for(int i = 0; i < 4; i++)//第一个for循环，填充w的前4个字
        w[i] = {key[4*i], key[4*i+1],
                key[4*i+2], key[4*i+3]};
    for(int i = 4; i < 44; i++)//第二个for循环，填充后面的内容
    {
        temp = w[i-1];//保存上一个字
        if (i % 4 == 0)//如果整除4
            temp = SubWord (RotWord (temp))
                    xor Rcon[i/4];//对保存的上一个字进行复杂的处理
        w[i] = w[i-4] xor temp;/*将上一个字（处理或没处理过）
                               与4个字之前的字进行异或，得到当前的字*/
    }
}

第一个for循环：首先直接把输入密钥的4个字复制到扩展密钥的前4个字上。
第二个for循环：对扩展密钥的后40个字进行处理，处理的步骤如下：

(a).使用temp变量保存前一个字的内容

(b).如果当前密钥字的编号（从0开始数）能够整除4，就对temp先后进行字循环（RotWord），字代替（SubWord）两个变换，之后再进行轮常量异或（这三步一般统称为函数g）。如果当前密钥字的编号（从0开始数）不能够整除4，则跳过这一步，直接进入步骤f。

(c).字循环（RotWord）：将一个字中四个字节的内容循环左移一个字节。即使得变为。

(d).字代替（SubWord）：使用前面提到的S盒（图5-4）对一个字中的每一个字节进行代替。

(e).轮常量异或：经过步骤c、d后，所得的结果再与轮常量Rcon[i/4]进行按位异或，即得到最终的temp。这里的，即其右边三个字节总为0，左边第一个字节取决于。这里（定义在上），且。可以发现，轮常量与迭代的第几轮有关，AES-128有10个轮常量，如下表所示：

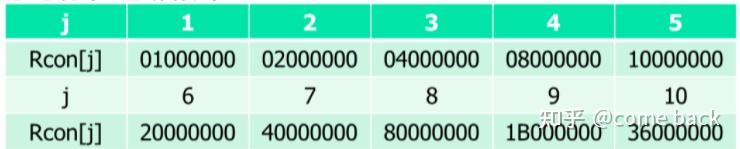

图5-13 10个轮常量

(f).使用4个字之前的字与temp（如果没有经过处理，则为上一个字）进行异或，即得到当前字。

总结规律，我们可以看出，除了第0轮的轮密钥，其他轮的当前字都是由前一个字（可能经过函数g处理，也可能没经过）与4个字之前的字进行异或得到。此外，每一个轮密钥的最后一个字总要经过函数g（字循环、字代替、轮常量异或）的作用。

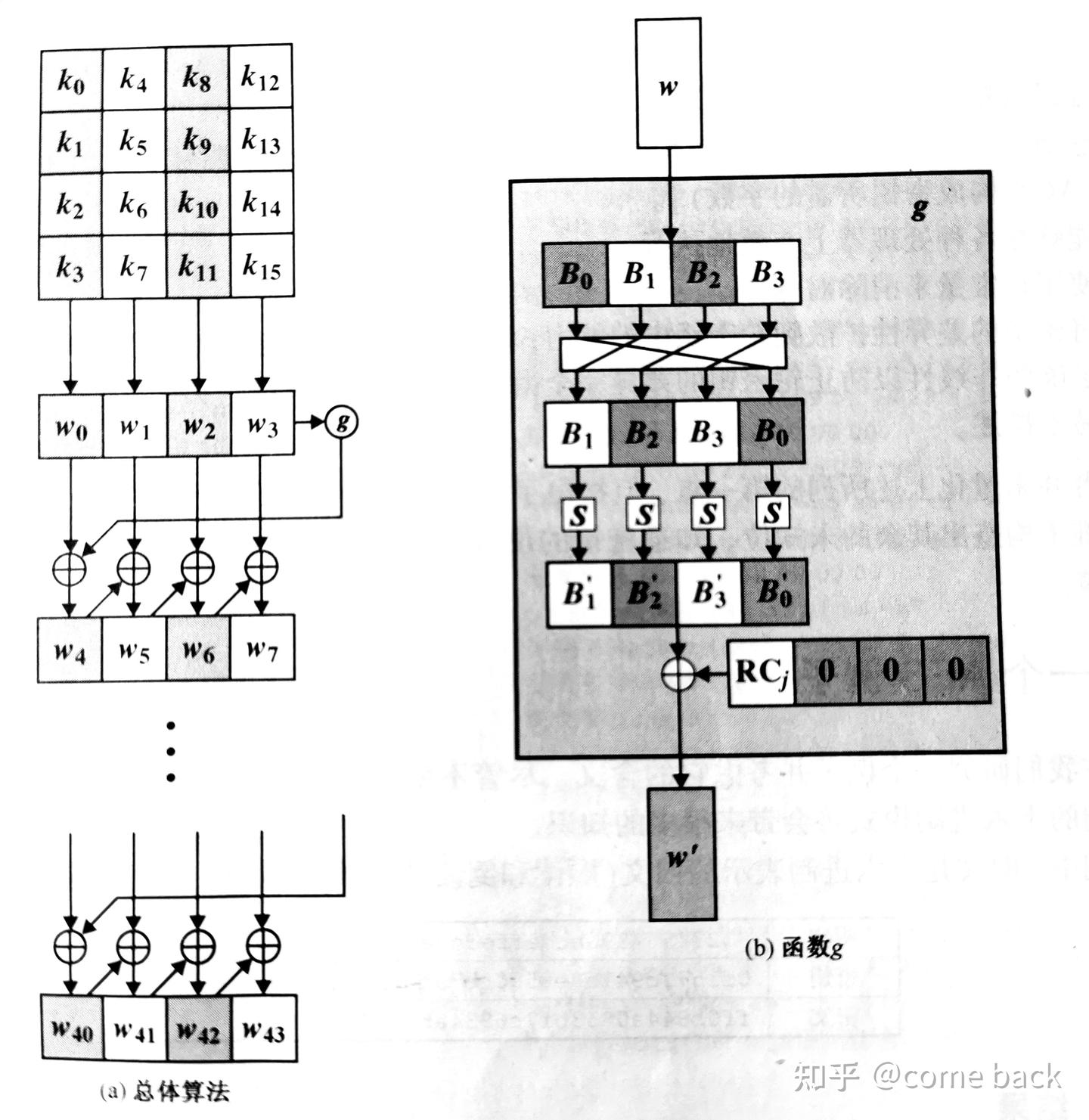

图5-14 密钥扩展算法的简明表示

（2）AES-192的密钥扩展方法：

AES-192的密钥有6个字，其密钥扩展方法与AES-128完全类似。第一个for循环的填充变成了6个字；之后的判断整除条件变为了能否整除6。

//只是伪代码，不能运行
KeyExpansion(byte key[24], word w[52])
{
    word temp;
    for(int i = 0; i < 6; i++)//第一个for循环，填充w的前6个字
        w[i] = {key[4*i], key[4*i+1],
                key[4*i+2], key[4*i+3]};
    for(int i = 6; i < 52; i++)//第二个for循环，填充后面的内容
    {
        temp = w[i-1];//保存上一个字
        if (i % 6 == 0)//如果整除6
            temp = SubWord (RotWord (temp))
                    xor Rcon[i/6];//对保存的上一个字进行复杂的处理
        w[i] = w[i-6] xor temp;/*将上一个字（处理或没处理过）
                               与6个字之前的字进行异或，得到当前的字*/
    }
}

（3）AES-256的密钥扩展方法：

AES-256的密钥长度为8字。其密钥扩展与AES-128也基本相同，只是修改了填充的字数，值得注意的是：AES-256在第二个for循环里添加了判断条件，当i%==4时，要对temp进行一次字代替。

//只是伪代码，不能运行
KeyExpansion(byte key[32], word w[60])
{
    word temp;
    for(int i = 0; i < 8; i++)//第一个for循环，填充w的前8个字
        w[i] = {key[4*i], key[4*i+1],
                key[4*i+2], key[4*i+3]};
    for(int i = 8; i < 60; i++)//第二个for循环，填充后面的内容
    {
        temp = w[i-1];//保存上一个字
        if (i % 8 == 0)//如果整除8
            temp = SubWord (RotWord (temp))
                    xor Rcon[i/8];//对保存的上一个字进行复杂的处理
        else if(i % 8 == 4)//如果除8余4
            temp = SubWord (temp);
        w[i] = w[i-6] xor temp;/*将上一个字（处理或没处理过）
                               与6个字之前的字进行异或，得到当前的字*/
    }
}

2.轮密钥选取算法：

经过密钥扩展算法，我们得到了一长串扩展密钥，现在需要将扩展密钥分为一系列的轮密钥，从而应用到轮密钥加步骤中。

选取方法就是简单地按先后顺序选取，依次充当各轮的轮密钥，如下图所示：

图5-15 AES-128轮密钥选取

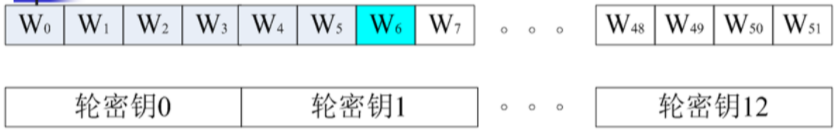

图5-16 AES-192轮密钥选取

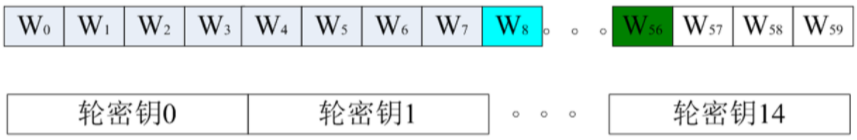

图5-17 AES-256轮密钥选取

这就是AES的全部内容。
