【密码学】（三）国密SM4算法

本文转载自：《现代密码学》课程笔记知乎专栏
仅作个人学习记录。

SM4是一种分组密码算法，由我国国家密码管理局在2012年发布，常用于无线互联网加密等领域。

一、SM4概述

补充：密码算法中常用的一些数据单位：
位/比特/bit：指一个二进制位。
字节/byte：
字/word：

SM4是一种分组密码算法，其分组长度为128位（即16字节，4字），密钥长度也为128位（即16字节，4字）。其加解密过程采用了32轮迭代机制（与DES、AES类似），每一轮需要一个轮密钥（与DES、AES类似）。

二、SM4的加密过程

1、加密过程概述：

SM4的分组长度为4字，因此，其输入是4字的明文 （其中 表示一个32位的字），经过加密后，得到的输出是4字的密文 （其中 表示一个32位的字）。

这个加密过程分为两步，由32次轮迭代和1次反序变换组成。

2、32次轮迭代：

首先，我们需要对这个4字明文进行32次轮迭代。每一轮轮迭代都需要一个1字的轮密钥，总共需要32个轮密钥，记为 $rk0,rk_1,\ldots,rk{31}rk_ii$ 轮（这里从0开始算）迭代使用，长为1字）。之后会讲如何由原密钥得到32个轮密钥。

迭代的过程就是不断地使用轮函数 ，往后计算下一个字。

这里插一句：轮函数 为 $F(Xi,X{i+1},X{i+2},X{i+3},rki)$ ，它可以接收4个1字的明文和1个1字的轮密钥作为参数，最终**产生一个1字的结果**。之后会详细讲轮函数的构造。_

例如：我们现在给了4字明文 $X0,X_1,X_2,X_3X_4=F(X_0,X_1,X_2,X_3,rk_0)X_5=F(X_1,X_2,X_3,X_4,rk_1)X{i+4}=F(Xi,X{i+1},X{i+2},X{i+3},rki)i=0,1,\ldots,31$，从0开始计数），执行32轮，最终，我们一共可以得到36个字 $X_0,X_1,\ldots,X{35}$。到这里，我们就完成了加密过程的第一步。

3、一次反序变换：

加密过程的第二步是一次简单的反序变换。将迭代最后得到的四个字 $(X{32},X{33},X{34},X{35})C=(X{35},X{34},X{33},X{32})$。

这就是整个加密变换的过程。

三、SM4的解密过程

SM4的解密过程与加密过程完全相同，也包括32轮迭代和一次反序变换。只是在轮迭代的时候，需要将轮密钥逆序使用。比如对 $rk0,rk_1,\ldots,rk{31}rk{31}rk{30}$，以此类推。

四、SM4轮函数 的构造

1、轮函数概述：

前文提到，轮函数 接收5个1字的参数，前4个字 $Xi,X{i+1},X{i+2},X{i+3}rk_i$。轮函数的输出结果为1字。

轮函数内部需要执行的运算为 $F(Xi,X{i+1},X{i+2},X{i+3},rki)=X_i\oplus T(X{i+1}\oplus X{i+2}\oplus X{i+3}\oplus rk_i)$。

公式后边的 为合成置换。

2、合成置换 ：

合成置换 接收1字的输入 ，得出1字的输出 。它包含非线性变换 和线性变换 两个过程，即 。

（1）非线性变换 ：

非线性变换接收1字（即4个字节）的输入，记为 （其中 为一个字节），输出1字的结果，记为 。

非线性变换就是对输入参数的每个字节进行S盒（Sbox）变换，得到输出结果，即 。

S盒如下图所示：

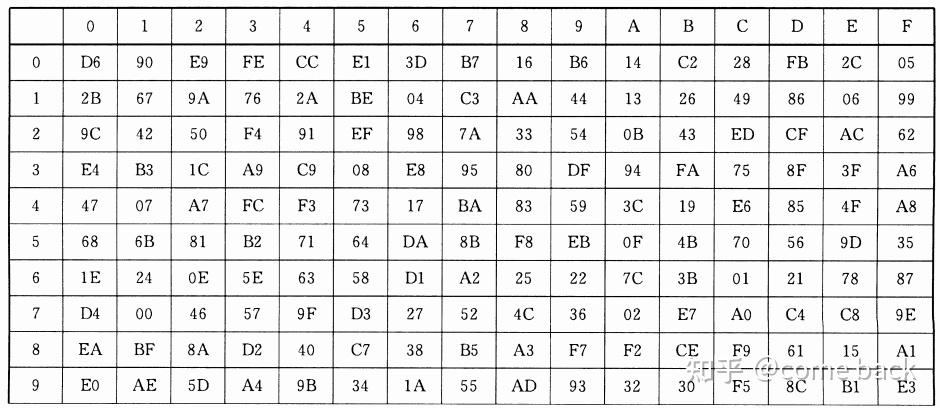

图6-1 SM4的S盒（第一部分）

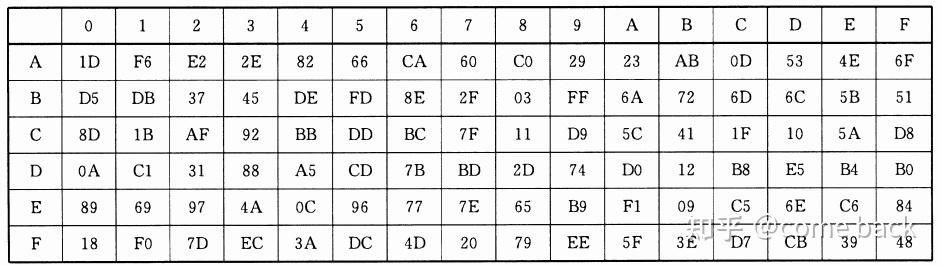

图6-2 SM4的S盒（第二部分）

具体代换方法与AES中的字节代替相同。首先把一个字节的8位二进制写成2位十六进制，然后以十六进制的第一个数字为行，第二个数字为列，在S盒表中查找对应的数字。这样就可以把一个字节代替成另一个字节。例如 。

（2）线性变换 ：

补充：
循环左移的概念：在密码学中，常对一个数据进行循环左移。具体做法就是，把数据向左移动若干位，左边溢出的数字补到右边。例如：对1234567左移三位，得到4567123。
我们使用 符号来表示对一个循环左移，例如 表示对 循环左移3位。

线性变换接收1字的 作为输入，经过运算，得出1字的输出 。

运算公式如下：

。

经过非线性变换和线性变换，就完成了一次轮迭代，计算出了下一个字的内容。

五、SM4的密钥扩展算法

前文提到，SM4的密钥为128位（4字）。然而，在32轮迭代中，每一轮都需要一个1字的轮密钥。如何由4字的原始密钥获得32个1字的轮密钥？这个问题就要靠密钥扩展算法来解决。

原始4字加密密钥为 （其中 为1字）。

1、与系统参数异或——初始化密钥：

首先需要让原始密钥的每个字 与系统参数 异或，得到4个新的字 ，即 。

这里系统参数的取值为

图6-3 四个系统参数的取值

2、轮迭代生成轮密钥：

（1）迭代方法：

在对密钥进行初始化后，我们得到了4个新的字 。

之后，与加密过程类似，需要对这四个字进行32轮迭代，生成32个轮密钥。

第一轮迭代为：

根据前面的4个字 ，计算出第5个字 的值，并且将 作为第一轮的轮密钥 ，计算方法如下：

。（这里的 类似于合成置换 ， 为固定参数，后边会讲 和 ）

第二轮迭代为：

根据 ，计算出第6个字 的值，并且将 作为第二轮的轮密钥 ，计算方法如下：

。

以此类推，一直进行32轮，直到得到32个轮密钥。这32个轮密钥就是密钥扩展算法的结果。

其通式为：

图6-4 密钥扩展迭代通式

（2）置换 ：

密钥扩展算法中的 与加密过程中的合成置换 完全类似，也包括非线性变换和线性变换两部分。其中 的非线性变换部分与 完全相同。 的线性变换与 稍有区别，其线性变换 如下：

图6-5 密钥扩展算法中T的线性变换

（3）固定参数 的取值：

一共有32个 ，即计算每一轮的轮密钥时，均需要使用不同的 。

$CKi(ck{i,0},ck{i,1},ck{i,2},ck_{i,3})$。

假设 $ck{i,j}iCK_ijck{i,j}=(4i+j)\times7\bmod 256$。

通过这样的计算方法，就可以得到32个 ，从而运用到每一轮轮密钥的生成上去。

附：

32个 的具体值为：

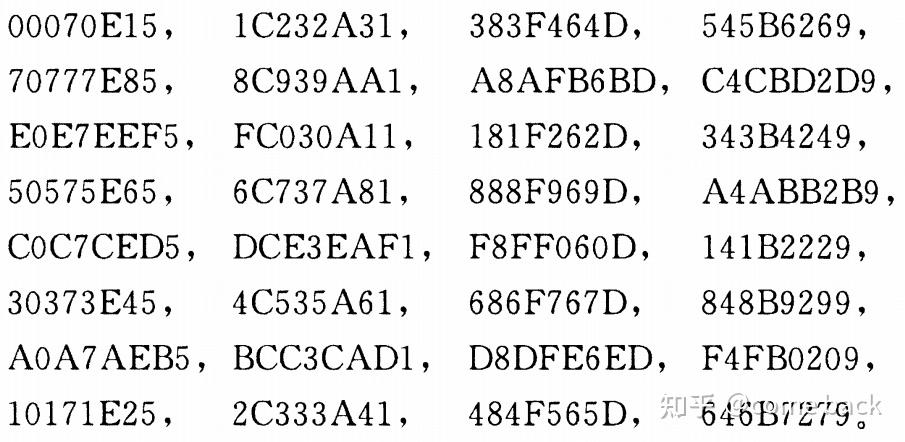

图6-6 32个CKi的具体值

解密时，轮密钥的生成方法与加密一致。

附：

SM4算法总结图示：

图6-7 SM4算法总结图示
